HQ-MECH HQ-MECH
    Соединение быстр. гидравлич. ISO7241-1А, внутрен. резьба 20*1.5, нержавеющая сталь Соединение быстр. гидравлич. ISO7241-1А, внутрен. резьба 20*1.5, нержавеющая сталь Соединение быстр. гидравлич. ISO7241-1А, внутрен. резьба 20*1.5, нержавеющая сталь Соединение быстр. гидравлич. ISO7241-1А, внутрен. резьба 20*1.5, нержавеющая сталь Соединение быстр. гидравлич. ISO7241-1А, внутрен. резьба 20*1.5, нержавеющая сталь

    Соединение быстроразъемное гидравлическое ISO7241-1B (к-т M+F), внутрен. резьба 20*1.5, нержавеющая сталь

    Арт: УТ000003282 | CATN: HQ-HPQ302
    #Быстроразъемные соединения (БРС) ISO7241 #Быстроразъемные соединения (БРС) к-т M+F #Быстроразъемные соединения (БРС) нержавеющая сталь #Быстроразъемные соединения (БРС) резьба 20 #Быстроразъемные соединения (БРС) Соединение быстроразъемное гидравлическое
    Цена: 1 349 ₽ (с НДС)

    Технические характеристики

    Бренд HQ-mech
    Кат N HQ-HPQ302
    Артикул УТ000003282
    Ед. измерения шт
    Длина, мм 100
    Показать все характеристики

    Описание товара

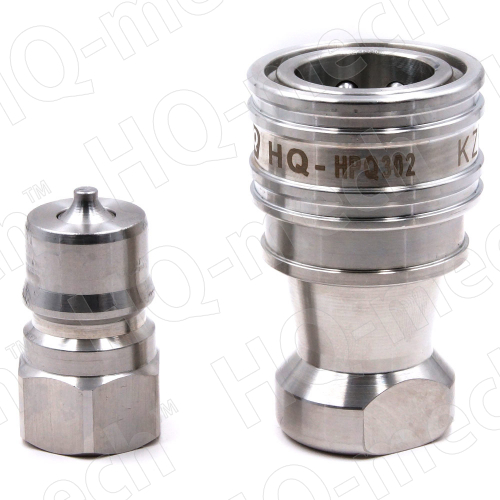

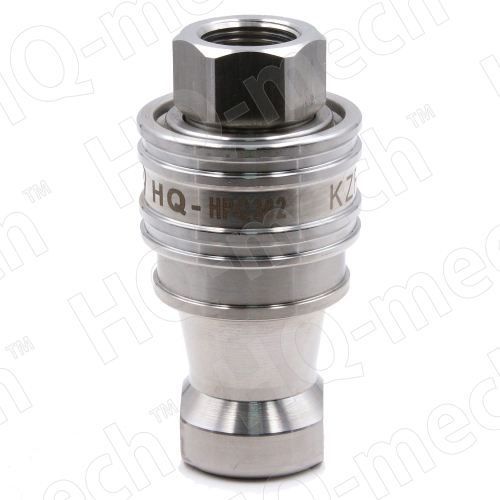

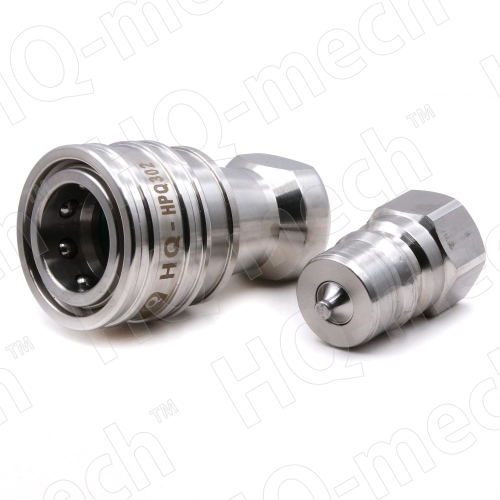

    Быстроразъемное соединение (БРС) ISO7241-B, нержавеющая сталь, HQ-HPQ302

    Применяемость соединения УТ000003282

    БРС HQ-HPQ302 ISO7241-B из нержавеющей стали используются в системах, требующих устойчивости к коррозии, агрессивным жидкостям и стерильности. Особенно востребованы в отраслях:

    • Пищевая и фармацевтическая промышленность
    • Химическая промышленность
    • Судоходство и морские установки (в т.ч. морская вода)
    • Оборудование высокого давления
    • Нефтегазовая отрасль и буровые установки
    • Медицинское и лабораторное оборудование
    • Промышленные гидравлические и пневматические системы

    Проходимость (DN) и типоразмеры

    DN Резьба (типичная) Проходное сечение (мм²) Пропускная способность (л/мин) Серия (A или B) Применение
    6.3 R1/4 27 11–15 A / B Пневматика, минигидравлика
    10 R3/8, R1/2 51 20–25 A / B Сельхозтехника, автосервис
    12.5 R1/2 73 40–50 A / B Общепромышленное применение
    16 R3/4 85 60–70 B Гидросистемы спецтехники
    20 R1 127 90–100 A / B Строительная техника
    25 R1 1/4 220 160–200 A Машиностроение, АПК
    31.5 R1 1/2 395 250–320 A Маслостанции, тяжёлая техника
    40 R2 553 400–830 A Стационарные гидроустановки

    Преимущества нержавеющих БРС HQ-HPQ302 ISO7241-B

    • Устойчивость к агрессивным жидкостям, химическим реагентам, морской воде
    • Долговечность при частых подключениях/отключениях
    • Совместимость с аналогами других производителей по ISO 7241-1B
    • Подходит для санитарных, стерильных и специальных применений
    • Надежная фиксация, минимальные потери давления

    Особенности конструкции

    • Тип соединения: шариковый механизм
    • Материал: нержавеющая сталь
    • Оснащено клапаном устранения остаточного давления до 1 МПа
    • Возможность подключения при наличии остаточного давления
    • Плавное соединение без необходимости стравливания давления
    • Автоматические запорные клапаны в муфте и ниппеле предотвращают утечку при разъединении
    • Клапаны обеспечивают двустороннюю подачу среды и герметичность даже в вакууме

    Рабочие параметры

    • Рабочее давление: от 5 до 10 МПа (50–100 бар)
    • Давление: до 102 кг/см² или 1450 PSI
    • Температурный диапазон: от –20 °C до +120 °C (до +180 °C в зависимости от среды)

    Материалы уплотнений

    Уплотнение выполнено из HNBR (гидрогенизированного нитрильного каучука), обладающего высокой стойкостью к:

    • Холодильным маслам
    • Фреонам: HFC-134a, HFC-407C, HFC-410A, HFC-404A
    • Маслам типа PAG и эфирным маслам
    • Температуре до 120 °C

    Важно: при транспортировке уплотнительные кольца не смазываются. Перед вводом в эксплуатацию необходимо нанести нейтральную смазку.

    Соединение быстроразъемное гидравлическое ISO7241-1B (к-т M+F), внутрен. резьба 20*1.5, нержавеющая сталь

    HQ-mech Момент затяжки Nm / kg·см² DN Номинальное давление МПа Проходное сечение мм² Пропускная способность L/min Макс. попадание воздуха ml Макс. утечка на одно отключение ml
    HPQ300 22 / 224 DN 10 10.4 51 23 2.7 2.1
    HPQ301 22 / 224 DN 10 10.4 51 23 2.7 2.1
    HPQ302 60 / 612 DN 12.5 10.4 73 45.5 3.9 3.4
    HPQ303 60 / 612 DN 12.5 10.4 73 45.5 3.9 3.4
    HPQ305 280 / 2856 DN 40 7 553 830 45 36
    HPQ306 260 / 2652 DN 31.5 7 395 330 20 19
    HPQ307 190 / 1224 DN 25 10.4 220 195 13 13
    HPQ308 90 / 918 DN 20 10.4 127 95 11 9
    HPQ309 60 / 612 DN 16 10.4 85 63 5 4.5
    HPQ310 22 / 224 DN 10 10.4 51 23 2.7 2.1
    HPQ311 14 / 143 DN 6.3 13.8 27 11.5 1.1 0.8

    Соединение быстроразъемное гидравлическое ISO7241-1B (к-т M+F), внутрен. резьба 20*1.5, нержавеющая сталь - штекер

    HQ-mech Резьба соединения Масса, гр. L, мм C, мм øD øH под ключ
    HPQ300 M16×1.5 56 40 25 35 17-22
    HPQ301 M18×1.5 56 40 25 35 19-22
    HPQ302 M20×1.5 109 44 28 45 21-27
    HPQ303 M22×1.5 109 44 28 45 23-27
    HPQ305 R1.5 877 75 49 88 51-65
    HPQ306 R1.25 617 70 45 77 43-53
    HPQ307 R1 307 62 40 64 34-40
    HPQ308 R3/4 189 52 36 55 28-35
    HPQ309 R1/2 109 44 28 45 23-29
    HPQ310 R3/8 56 40 25 35 18-22
    HPQ311 R1/4 32 35 22 28 14-17

    Соединение быстроразъемное гидравлическое ISO7241-1B (к-т M+F), внутрен. резьба 20*1.5, нержавеющая сталь - розетка

    HQ-mech Резьба соединения Масса, гр. L, мм øD øH под ключ
    HPQ300 M16×1.5 192 65 35 17-22
    HPQ301 M18×1.5 192 65 35 19-22
    HPQ302 M20×1.5 388 72 45 21.5-28
    HPQ303 M22×1.5 388 72 45 24-29
    HPQ305 R1.5 2147 124 88 49-62
    HPQ306 R1.25 1437 115 77 43-49
    HPQ307 R1 959 98 64 34-40
    HPQ308 R3/4 644 88 55 27-33
    HPQ309 R1/2 388 72 45 22-29
    HPQ310 R3/8 192 65 35 18-22
    HPQ311 R1/4 129 58 28 14-18

    Среды применения

    • Гидравлические жидкости
    • Вода
    • Инертные газы и вакуум
    • Хладоны (фреоны)
    • Смазочные и холодильные масла

    Дополнительные преимущества

    • Двунаправленный поток жидкости или газа после соединения
    • Подходит для работы в вакууме как в соединённом, так и в разъединённом состоянии
    • Высокая герметичность даже после многократных соединений и разъединений
    • Изготовлено на высокоточном японском оборудовании
    • Предназначено для профессионального и промышленного применения

    Наша компания предлагает более 104 наименований соединений (муфты разрывные) для гидравлических и пневматических линий торговой марки HQ-mech из стали и латуни оптом и мелким оптом по конкурентной цене.

    Почему стоит выбрать продукцию HQ-HPQ302 торговой марки HQ-mech?

    • Опыт производства комплектующих более 10 лет
    • Работа только с проверенными заводами и использование только качественных материалов и сырья (мы размещаем заказы на производство муфт разрывных и пневмосоединений, ориентированных на европейский рынок и производителей известных европейских брендов)
    • Использование современного высокотехнологичного оборудования при производстве и обязательный контроль качества продукции
    • Продуманная и отлаженная логистика (мы не переплачиваем за хранение грузов в порту или на складах временного хранения)
    • И ГЛАВНОЕ: мы размещаем заказы, импортируем в Россию и продаем БРС с минимальной наценкой.

    ООО «Вистасервис» заинтересовано в долгосрочном партнерстве со станциями технического обслуживания, розничными магазинами, оптовыми организациями и торговыми сетями в сфере поставок надежных быстросъемных и быстроразъемных соединений (муфт разрывных). Вся продукция имеет сертификаты соответствия ТР ТС и завезена в соответствии с законодательством РФ . Мы работаем по безналичному расчету с НДС, а для физических лиц - розничный интернет-магазин.

    Приглашаем к сотрудничеству на постоянной основе оптовые организации, СТО и магазины. Предоставляем полный пакет сопроводительных документов и гарантию от производителя. Доставка в регионы России по согласованию.
