    Соединение быстр. гидравлич. ISO7241-1А, внутрен. резьба 16*1.5, латунь Соединение быстр. гидравлич. ISO7241-1А, внутрен. резьба 16*1.5, латунь Соединение быстр. гидравлич. ISO7241-1А, внутрен. резьба 16*1.5, латунь Соединение быстр. гидравлич. ISO7241-1А, внутрен. резьба 16*1.5, латунь Соединение быстр. гидравлич. ISO7241-1А, внутрен. резьба 16*1.5, латунь

    Соединение быстроразъемное гидравлическое ISO7241-1B (к-т M+F), внутрен. резьба 16*1.5, латунь

    Арт: УТ000003284 | CATN: HQ-HPQ400
    #Быстроразъемные соединения (БРС) ISO7241 #Быстроразъемные соединения (БРС) к-т M+F #Быстроразъемные соединения (БРС) латунь #Быстроразъемные соединения (БРС) резьба 16 #Быстроразъемные соединения (БРС) Соединение быстроразъемное гидравлическое
    Цена: 1 156 ₽ (с НДС)

    Технические характеристики

    Бренд HQ-mech
    Кат N HQ-HPQ400
    Артикул УТ000003284
    Ед. измерения шт
    Длина, мм 100
    Показать все характеристики

    Описание товара

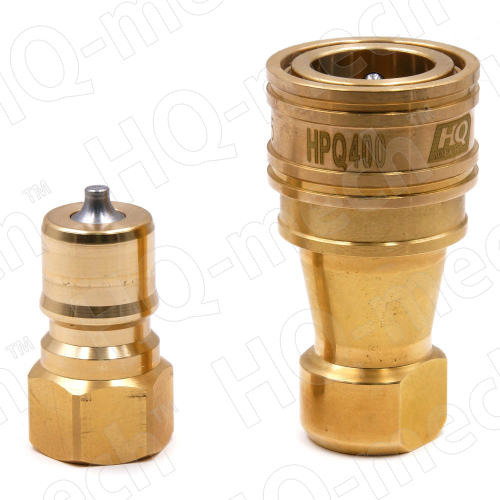

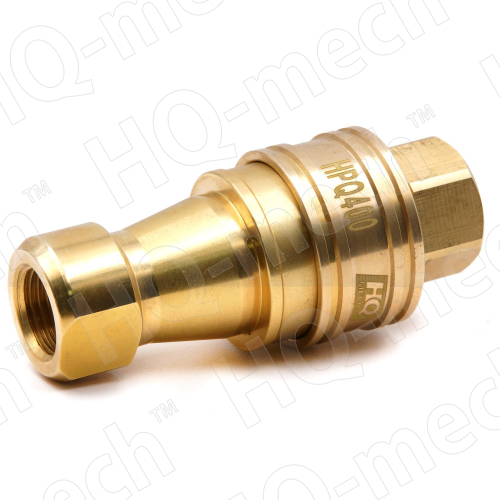

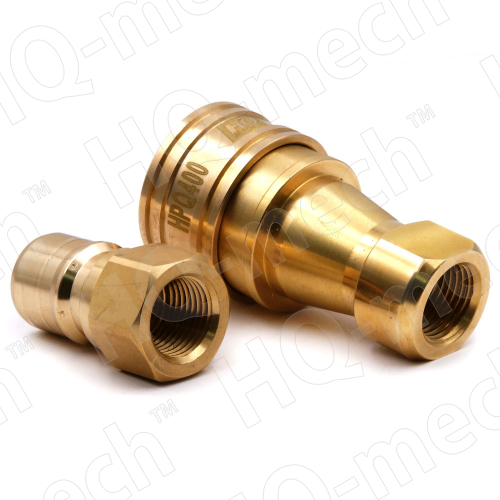

    Быстроразъемное соединение (БРС) HQ-HPQ400 ISO7241-B, латунь

    Характеристики стандарта ISO7241-B

    • Международный стандарт: ISO 7241-1, серия B
    • Тип соединения: шариковая фиксация
    • Материал: латунь (устойчива к коррозии, подходит для воды, масла, воздуха, эмульсий)
    • Рабочее давление: до 250 бар (в зависимости от типоразмера)
    • Рабочая температура: от –20 °C до +100 °C
    • Уплотнение: NBR (опционально EPDM, FKM для агрессивных сред)
    • Способ соединения: втулка отодвигается, соединяется, затем автоматически фиксируется
    • Стандартизованный профиль разъема, совместим с большинством производителей

    Применяемость

    Быстроразъемные соединения УТ000003284 ISO 7241-1B применяются в гидравлических и пневматических системах, где требуется частое соединение и разъединение рукавов без утечек:

    • Сельскохозяйственная техника (трактора, жатки, плуги, опрыскиватели)
    • Строительно-дорожные машины (экскаваторы, погрузчики, гидромолоты)
    • Промышленное оборудование (прессы, станки, испытательные стенды)
    • Автоматизация и гидростанции
    • Системы сжатого воздуха и охлаждающие установки

    Проходимость (DN) и типоразмеры

    DN Резьба (типичная) Проходное сечение (мм²) Пропускная способность (л/мин) Серия (A или B) Применение
    6.3 R1/4 27 11–15 A / B Пневматика, минигидравлика
    10 R3/8, R1/2 51 20–25 A / B Сельхозтехника, автосервис
    12.5 R1/2 73 40–50 A / B Общепромышленное применение
    16 R3/4 85 60–70 B Гидросистемы спецтехники
    20 R1 127 90–100 A / B Строительная техника
    25 R1 1/4 220 160–200 A Машиностроение, АПК
    31.5 R1 1/2 395 250–320 A Маслостанции, тяжёлая техника
    40 R2 553 400–830 A Стационарные гидроустановки

    Преимущества латунных БРС ISO7241-B

    • Химическая устойчивость и антикоррозийность (идеальны для водяных и воздушных систем)
    • Быстрый монтаж/демонтаж без инструментов
    • Совместимость с продукцией других производителей, выпускающих ISO 7241-1B
    • Подходит для использования как в стационарных, так и в мобильных системах

    Основные характеристики

    • Тип: шариковый механизм с двойным сальником
    • Материал: латунь
    • Возможность подключения при остаточном давлении
    • Оснащено клапаном устранения остаточного давления до 1 МПа

    Область применения

    • Гидравлические жидкости
    • Вода
    • Инертные газы и вакуум
    • Фреоны (хладогены)
    • Масла: PAG, эфирные и холодильные

    Уплотнение

    Двойной сальник из HNBR (гидрогенизированный нитрильный каучук):

    • Совместим с холодильными маслами
    • Стойкость к фреонам: HFC-134a, HFC-407C, HFC-410A, HFC-404A
    • Устойчивость к нагреву до 120 °C
    • Совместим с маслами типа PAG и эфирными маслами

    Важно: при транспортировке уплотнительные кольца не смазываются. Перед использованием необходимо нанести нейтральное масло.

    Соединение быстроразъемное гидравлическое ISO7241-1B (к-т M+F), внутрен. резьба 16*1.5, латунь

    HQ-mech Момент затяжки Nm / kg*cm² Мин. проходное сечение mm² Макс. попадание воздуха ml Мак. утечка на одно отклонение ml
    HPQ400 12 / 122 51 2.7 2.1
    HPQ401 12 / 122 51 2.7 2.1
    HPQ402 30 / 306 73 3.9 3.4
    HPQ403 30 / 306 73 3.9 3.4
    HPQ405 180 / 1836 553 45 36
    HPQ406 150 / 1530 395 30 25
    HPQ407 65 / 663 220 15 11
    HPQ408 50 / 510 178 11 8
    HPQ409 30 / 306 73 3.9 3.4
    HPQ410 12 / 122 51 2.7 2.1
    HPQ411 9 / 92 27 1.1 0.8

    Соединение быстроразъемное гидравлическое ISO7241-1B (к-т M+F), внутрен. резьба 16*1.5, латунь - штекер

    HQ-mech Резьба соединения Масса гр. L мм C мм øD øH
    Под уплотнение
    HPQ 400 M16*1.5 63 40 25 19 17-22
    HPQ 401 M18*1.5 63 40 25 19 19-22
    HPQ 402 M20*1.5 118 44 28 23.5 21.5-27
    HPQ 403 M22*1.5 118 44 28 23.5 23-27
    HPQ 405 R1.5 917 75 49 55 49-62
    HPQ 406 R1.25 627 70 45 48 43-53
    HPQ 407 R 1 350 58.5 40 38 34-41
    HPQ 408 R3/4 201 52 36 31.3 27.5-35
    HPQ 409 R1/2 118 44 28 23.5 21.5-27
    HPQ 410 R3/8 63 40 25 19 18-21
    HPQ 411 R1/4 37 36 22 14 14-17

    Соединение быстроразъемное гидравлическое ISO7241-1B (к-т M+F), внутрен. резьба 16*1.5, латунь - розетка

    HQ-mech Резьба соединения Масса гр. L мм øD øH
    Под уплотнение
    HPQ 400 M16*1.5 202 65 35 17-22
    HPQ 401 M18*1.5 202 65 35 19-22
    HPQ 402 M20*1.5 396 72 45 21.5-28
    HPQ 403 M22*1.5 396 72 45 24-29
    HPQ 405 R1.5 2267 124 88 49-62
    HPQ 406 R1.25 1517 115 77 43-49
    HPQ 407 R 1 1021 98 64 34-40
    HPQ 408 R3/4 685 88 55 27-33
    HPQ 409 R1/2 396 72 45 22-29
    HPQ 410 R3/8 202 65 35 18-22
    HPQ 411 R1/4 130 58 28 14-18

    Конструктивные преимущества

    • Автоматические запорные клапаны в муфте и ниппеле предотвращают утечку при разъединении
    • Плавное соединение даже при наличии остаточного давления
    • Нет необходимости в ручной операции по сбросу остаточного давления
    • Уникальные вакуумные клапаны обеспечивают герметичность даже после разъединения
    • Поток среды возможен в любом направлении после соединения
    • Подходит для работы в вакууме как в соединённом, так и в разъединённом состоянии

    Производство и назначение

    • Произведено на японском оборудовании высокой точности
    • Предназначено для профессионального и промышленного применения
